新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

新玩法！南極星GPS-9500 衛星定位全頻雷達　可直接搭配Notebook.PDA電子地圖當衛星導航使用!
Notebook可以利用USB.RS-232傳輸介面來連結！
PDA需修改連接線接腳.(視機型不同）
材料 :立體音源接頭X1
三蕊訊號線
　　 RS-232(母頭）
　　PDA連結座公頭　
工具：斜口鉗
　　　烙鐵
　　　焊錫
版主提供RS-232 9PIN的接腳定義：
RS-232 的定義
1 CD 　
2 RXD
3 TXD
4 DTR DTE Ready
5 GND
6 DSR DCE Ready
7 RTS Request to Send
8 CTS Clear to Send
9 RI Ring Indicator
PDA的接腳定義請自行想辦法囉！

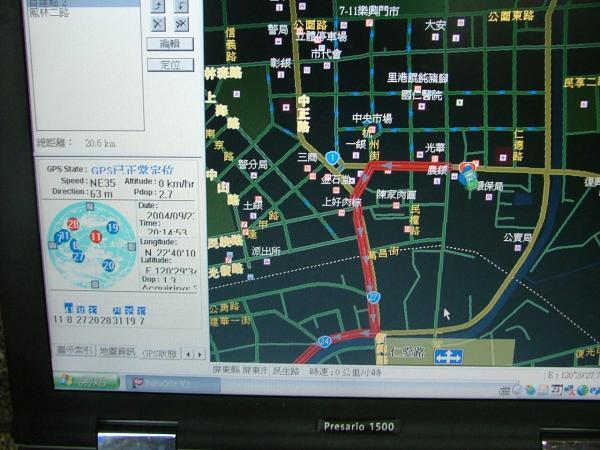

版主在Notebook上試跑papago一切蠻OK的!
在本店門口就可以抓取大10顆衛星的訊號！

DIY完成後如果想測試衛星接收狀態及通訊數據,版主手上有工模軟體可跑,有需要的再向我索取！其實利用Windows內的附屬應用程式>通訊>超級終端機,就可以看到GPS Receiver所傳送進來的資料，並且按照NMEA 0183的輸出格式顯示目前的定位資料。
原廠並未提供此項玩法！自行修改如有發生GPS-9500.PDA冒煙狀況,請自行負責！自行拆機恕不保固！請一定要確認一切接腳位置OK後再送電使用！

附件

2008-6-3 16:03


2008-6-3 16:03


2008-6-3 16:03


walles

認證用戶

UID 168
精華 0
積分 99
帖子 61
威望 34 1
金錢 0 1
貢獻 0 1
閱讀權限 10
註冊 2005-5-5
來自新竹小學院
狀態離線

使用道具

發表於 2005-5-21 04:22 資料個人空間短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

這樣玩法，好像一般人玩不起霸，難度跛高，PDA還要改機，工程浩大，除非很懂要不然，花點錢繳繳學費也是不錯的喔

小楊

超級版主

全國不分區客服代表

UID 62
精華 9
積分 23157
帖子 5952
威望 10068 1
金錢 0 1
貢獻 0 1
閱讀權限 101
註冊 2005-4-12
來自南極星電戰指揮部
狀態離線

使用道具

發表於 2005-5-21 04:32 資料個人空間主頁短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

修改連接線路這種麻煩的事情,還是直接交給版主處理就可以啦～

GPS雷達雷射測速系統專業職人裝機服務專線0912-994779 楊先生

楊仔

新手上路

UID 196
精華 0
積分 1
帖子 1
威望 0 1
金錢 0 1
貢獻 0 1
閱讀權限 5
註冊 2005-5-26
狀態離線

使用道具

發表於 2005-5-30 10:29 資料個人空間短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

請問可以連結到車用電視嗎?

小楊

超級版主

全國不分區客服代表

UID 62
精華 9
積分 23157
帖子 5952
威望 10068 1
金錢 0 1
貢獻 0 1
閱讀權限 101
註冊 2005-4-12
來自南極星電戰指揮部
狀態離線

使用道具

發表於 2005-5-31 06:04 資料個人空間主頁短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

車用電視螢幕只具備影像顯示功能,並無法儲存執行導航軟體功能,如果要使用導航功能一定要搭配PDA或NOTEBOOK使用喔!

GPS雷達雷射測速系統專業職人裝機服務專線0912-994779 楊先生

TSAI

中級用戶

UID 161
精華 0
積分 207
帖子 45
威望 92 1
金錢 0 1
貢獻 0 1
閱讀權限 10
註冊 2005-6-9
狀態離線

使用道具

發表於 2005-6-15 09:29 資料個人空間短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

1.南極星GPS-9500 衛星定位全頻雷達. 現在使用感覺還不錯. 只是開機後連結. 怎麼這麼慢. 都已經過了測速器了. 還沒連結完成.
2.南極星GPS-9500 衛星定位全頻雷達. 搭配Notebook.使用. Notebook 可以利用藍芽接收器來連結嗎?
3.外接式集波器沒裝. 接收距離大概差距多遠.

TSAI

中級用戶

UID 161
精華 0
積分 207
帖子 45
威望 92 1
金錢 0 1
貢獻 0 1
閱讀權限 10
註冊 2005-6-9
狀態離線

使用道具

發表於 2005-6-15 09:34 資料個人空間短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

我車上有藍芽通訊系統. 若南極星GPS-9500 衛星定位全頻雷達改成藍芽版. 會不會互相干擾?

TSAI

中級用戶

UID 161
精華 0
積分 207
帖子 45
威望 92 1
金錢 0 1
貢獻 0 1
閱讀權限 10
註冊 2005-6-9
狀態離線

使用道具

發表於 2005-6-15 09:40 資料個人空間短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

Mr. 楊 : M - 20 你還沒有報價給我哦 ? L - 904 一起報一下吧 !

小楊

超級版主

全國不分區客服代表

UID 62
精華 9
積分 23157
帖子 5952
威望 10068 1
金錢 0 1
貢獻 0 1
閱讀權限 101
註冊 2005-4-12
來自南極星電戰指揮部
狀態離線

使用道具

發表於 2005-6-15 22:07 資料個人空間主頁短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

QUOTE:

下面引用由TSAI在 2005/06/15 01:29am 發表的內容：
1.南極星GPS-9500 衛星定位全頻雷達. 現在使用感覺還不錯. 只是開機後連結. 怎麼這麼慢. 都已經過了測速器了. 還沒連結完成.
2.南極星GPS-9500 衛星定位全頻雷達. 搭配Notebook.使用. Notebook 可以利用藍芽接收 ...

1.可將GPS天線放置車外定位速度會比較快,一般冷開機約2分鐘,暖開機約5秒,跟其他市售的GPS商品做比較,GPS-9500定位速度算是很快了!
2.搭配Notebook 使用藍芽沒有問題！但是你的GPS-9500必須升級BT功能！

GPS雷達雷射測速系統專業職人裝機服務專線0912-994779 楊先生

小楊

超級版主

全國不分區客服代表

UID 62
精華 9
積分 23157
帖子 5952
威望 10068 1
金錢 0 1
貢獻 0 1
閱讀權限 101
註冊 2005-4-12
來自南極星電戰指揮部
狀態離線

#10

使用道具

發表於 2005-6-15 22:09 資料個人空間主頁短消息加為好友

新玩法！GPS-9500 搭配Notebook.PDA電子地圖當衛星導航!

QUOTE:

下面引用由TSAI在 2005/06/15 01:34am 發表的內容：
我車上有藍芽通訊系統. 若南極星GPS-9500 衛星定位全頻雷達改成藍芽版. 會不會互相干擾?

藍芽協定,完全不受影響！請放心使用！！

GPS雷達雷射測速系統專業職人裝機服務專線0912-994779 楊先生

HenryFang

中級用戶

UID 260
精華 0
積分 395
帖子 34
威望 189 1
金錢 0 1
貢獻 0 1
閱讀權限 10
註冊 2005-7-13
來自 Formosa(台北)
狀態離線

#11

使用道具

發表於 2005-7-27 11:21 資料個人空間短消息加為好友

To:版主
請問我們可以使用"下載傳輸線"直接和NoteBook連線做衛星導航功能嗎?
因為若在下載(DN)模式下,即然可以和PC連結做下載功能!
那是不是表示若在GPS模式下仍可透過SOCKET接頭與PC做Com Port連結!
這時就可透過PAPAGO做衛星導航了嗎?
因為我等不及你8月份上台北幫我增加"藍芽"功能想先試試啦!
那你8月份上台北是不是可以當天就可完成安裝"藍芽"功能ㄋ?
如果是的話,我就先跟別人借PDA來試試!!等過一陣子在掏腰包買PDA!
期待!!
謝謝!!

Henry

小楊

超級版主

全國不分區客服代表

UID 62
精華 9
積分 23157
帖子 5952
威望 10068 1
金錢 0 1
貢獻 0 1
閱讀權限 101
註冊 2005-4-12
來自南極星電戰指揮部
狀態離線

#12

使用道具

發表於 2005-7-27 12:08 資料個人空間主頁短消息加為好友

機器設定在GPS模式即可！直接使用傳輸線連接SOCKET接頭與PC　Com Port,進入趴趴走設定選擇GPS使用的Com Port.開啟定位.完成.

藍芽版可以現場做更換！但是需事先預定喔！

GPS雷達雷射測速系統專業職人裝機服務專線0912-994779 楊先生

et3k88

新手上路

UID 600
精華 0
積分 22
帖子 8
威望 9 1
金錢 0 1
貢獻 0 1
閱讀權限 5
註冊 2005-11-4
來自 wind city
狀態離線

#13

使用道具

發表於 2005-11-4 22:38 資料個人空間短消息加為好友

請問版主提供RS-232 9PIN的接腳定義：
RS-232 的定義
2 RXD
3 TXD
5 GND

是否只要接此 3 pin 至PDA即可導航?
而 2 RXD 是 GPS 子機之接收 pin ;
3 TXD 是 GPS 子機之衛星信號輸出?

COZY

中級用戶

UID 44
精華 0
積分 236
帖子 40
威望 108 1
金錢 0 1
貢獻 0 1
閱讀權限 10
註冊 2005-5-2
來自臺灣臺中烏日
狀態離線

#14

使用道具

發表於 2005-11-6 02:37 資料個人空間短消息加為好友

QUOTE:

Originally posted by et3k88 at 2005-11-4 10:38 PM:
請問版主提供RS-232 9PIN的接腳定義：
RS-232 的定義
2 RXD
3 TXD
5 GND

是否只要接此 3 pin 至PDA即可導航?
而 2 RXD 是 GPS 子機之接收 pin ;
3 TXD 是 GPS 子機之衛星信號輸出?

不鼓勵自行修改機子喔!PDA接腳定義太多太繁雜!
建議找版大加裝藍芽模組.

et3k88

新手上路

UID 600
精華 0
積分 22
帖子 8
威望 9 1
金錢 0 1
貢獻 0 1
閱讀權限 5
註冊 2005-11-4
來自 wind city
狀態離線

#15

使用道具

發表於 2005-11-7 21:15 資料個人空間短消息加為好友

我的PDA沒藍芽,所以只好用接線的方式 ! 我已試成功,只要接D/L端子,其像耳機插頭的3接點,最外端不用接,中間端GPS信號輸出( Tx), 最裡端為接地 (GND); 所以只要接2端入PDA,就可導航了( B Rate 要設 9600 ).
我是冒了很大的險嘗試, 不能百分百確定接線者勿嘗試 !
